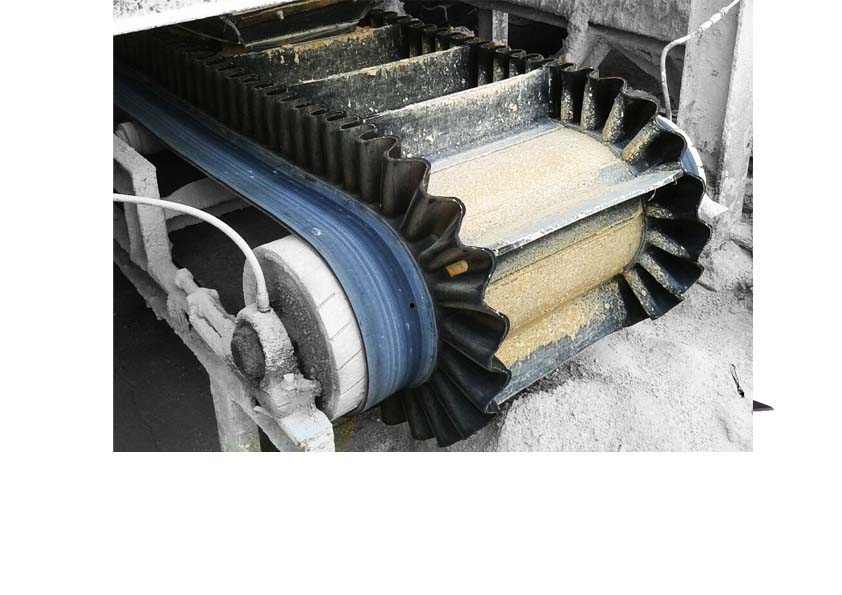

CLEAT & SIDEWALL

It is attached to flat conveyor belt for conveying materials along an inclined route at an angle up to 75°.

คลีทและไซด์วอลล์

การใช้งาน
ใช้ประกอบติดบนสายพานลำเลียงเรียบ เพื่อลำเลียงวัสดุในแนวลาดชันสูง สามารถใช้ในมุมเอียงได้ถึง 75° โดยมีลักษณะดังนี้
  1. สามารถเพิ่มอัตราการขนถ่ายได้ถึง 4 เท่า เมื่อเทียบกับสายพานลำเลียงเรียบปกติ
  2. ใช้พื้นที่น้อยในการติดตั้ง
  3. ป้องกันไม่ให้วัสดุร่วงหล่นง่าย
การใช้สายพานที่มีการติดคลีท และ/หรือ ติดไซด์วอลล์ มีข้อควรระวังในการออกแบบโครงสร้างส่วนรองรับสายพานด้านล่างต้องให้เหมาะสมกับหน้ากว้าง ความยาว และน้ำหนักของสายพาน เนื่องจากจะมีผลต่อการรองรับการตกท้องช้างของสายพาน และการควบคุมสายพานให้เคลื่อนที่ได้อย่างสมบูรณ์ไม่เกิดความเสียหาย
ชนิดของยาง
  • N(NR)       สำหรับงานลำเลียงวัสดุหนัก หรือคม
  • O(NBR)    สำหรับงานลำเลียงทนน้ำมัน และทนอุณหภูมิสูงได้ถึง 100°C

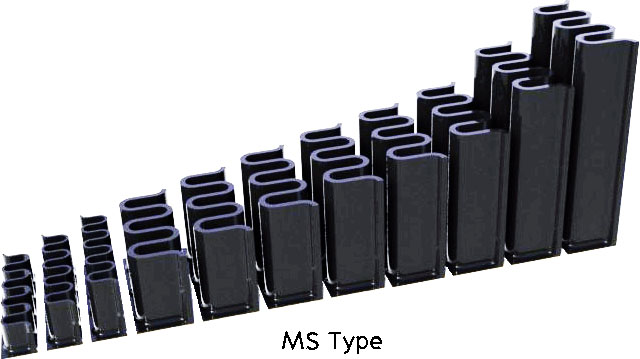

ไซด์วอลล์

ชนิด

Type

H

(mm)

W1

(mm)

W

(mm)

P

(mm)

t

(mm)

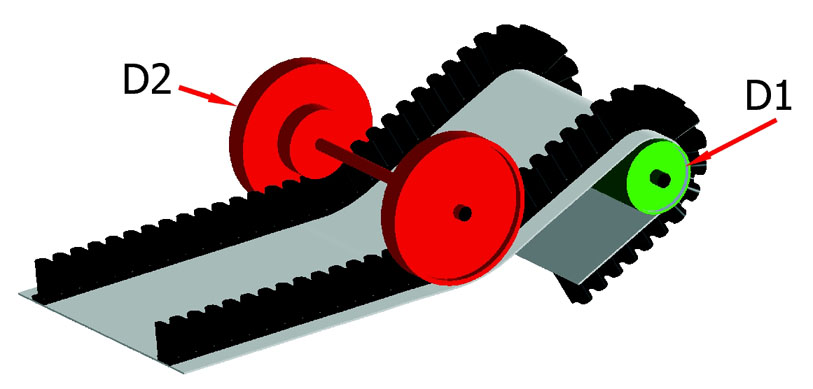

Min. D1 Ø

(mm)

Min. D2 Ø

(mm)

Weight

(kg/m)

MS 40

MS 60

MS 80

MS 90

MS 100

MS 120

MS 140

MS 160

MS 180

MS 200

MS 250

MS 300

40

60

80

90

100

120

140

160

180

200

250

300

40

40

40

40

70

70

70

70

70

70

70

70

45

45

45

45

75

75

75

75

75

75

75

75

41

41

41

41

62

62

62

62

62

62

62

62

6

6

6

6

8

8

8

8

8

8

8

8

160

160

200

200

250

250

275

350

400

450

500

600

200

250

300

300

450

500

560

650

720

800

1000

1200

0.95

1.50

1.70

1.80

3.20

3.70

4.20

4.90

5.20

5.70

7.00

8.40

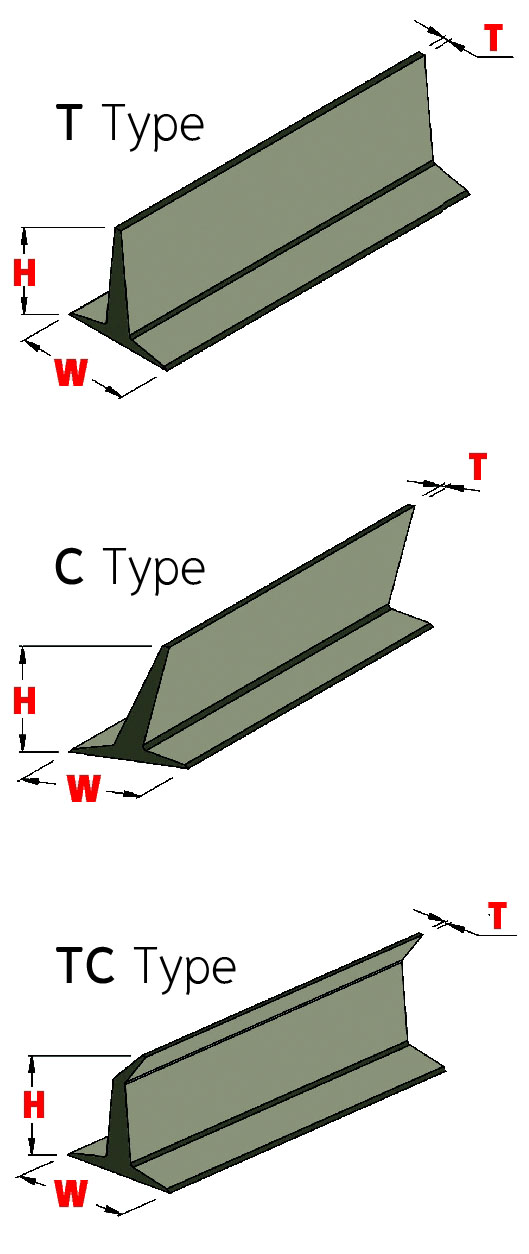

คลีท

ชนิด

Type

ขนาดคลีท

Cleat Size

จำนวนชั้นผ้า

No. of Ply

เส้นผ่านศูนย์กลางต่ำสุดของพูเล่ห์

Min. D1 Ø

(mm)

เส้นผ่านศูนย์กลางต่ำสุดของล้อกด

Min. D2 Ø

(mm)

น้ำหนักโดยประมาณ

Approximate Weight

(kg/m)

H

(mm)

W

(mm)

T

(mm)

EP

EM

Total

T35

T55

T75

T90

T110

T140

T160

T180

35

55

75

90

110

140

160

180

55

80

90

105

105

125

160

160

6

8

10

11

10

12

16

14

2

2

2

2

2

2

2

2

1

1

2

2

2

2

3

3

3

3

4

4

4

4

5

5

300

300

400

400

400

400

500

500

300

300

400

400

500

550

700

800

0.60

1.20

1.80

2.35

2.80

4.30

6.25

6.75

C35

C55

C75

C90

C110

35

55

75

90

110

55

80

90

100

110

6

9

10

11

11

2

2

2

2

2

1

1

2

2

2

3

3

4

4

4

300

300

400

400

400

300

300

400

400

400

0.70

1.30

1.90

3.00

3.30

TC75

TC90

TC110

TC140

TC160

TC180

TC230

75

90

110

140

160

180

230

87

95

120

140

160

160

184

12

12

13

14

20

17

24

2

2

2

2

2

2

2

2

2

2

2

3

3

4

4

4

4

4

5

5

6

400

400

400

400

500

500

600

400

400

500

550

700

800

1000

2.05

2.43

3.16

4.80

7.00

7.60

11.04

ชนิด

Type

ความกว้าง

สายพานลำเลียง

Belt Width

ขนาดคลีท

Cleat Size

ระยะติดตั้ง

บนสายพาน

Distance

เส้นผ่านศูนย์กลาง

ต่ำสุดของพูเล่ย์

Minimum Pulley

Diameter

Min. D1 Ø (mm)

A

(mm)

H

(mm)

W

(mm)

T

(mm)

L

(mm)

B

(mm)

C

(mm)

CW14

CW16

CW20

CW24

CW26

CW28

CW30

CW36

CW42

CW45

350

400

500

600

650

700

750

900

1050

1150

80

90

100

110

130

125

130

135

135

165

105

105

125

125

160

125

160

160

160

160

13

12

16

14

19

13

20

20

20

15

130

150

200

225

254

285

315

365

395

450

32

40

40

62

58

52

45

72

117

112

25

20

20

25

25

25

30

25

25

25

275

300

300

350

350

350

350

350

350

350

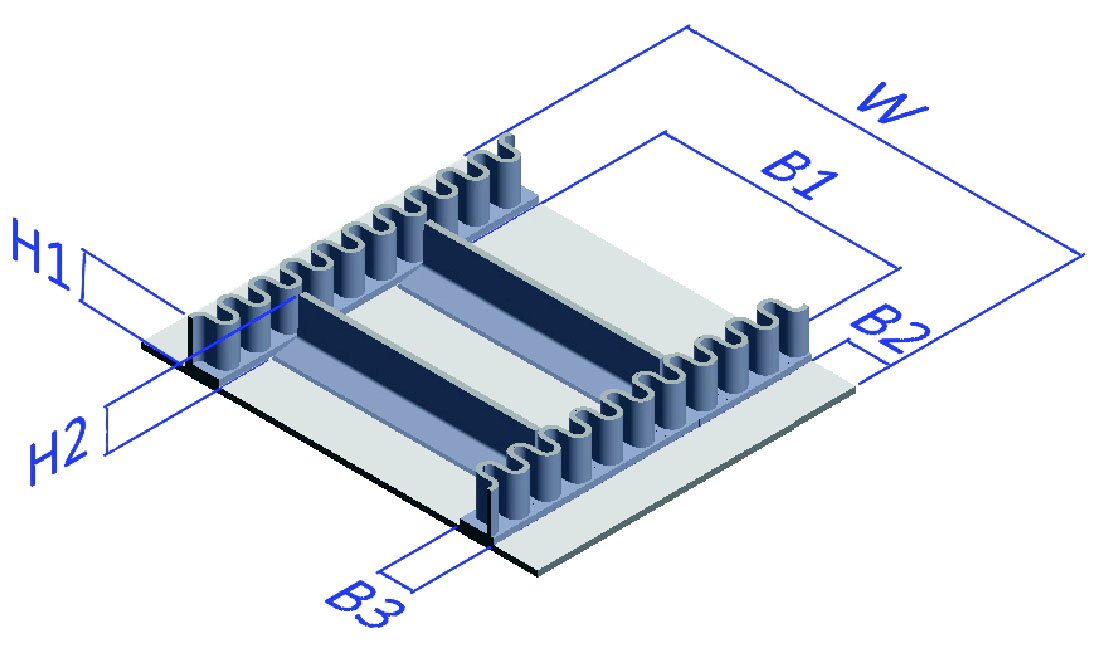

การเลือกใช้สายพานติดคลีทและไซด์วอลล์

หน้ากว้างสายพาน

Belt Width

(W)

ความสูงไซด์วอลล์

Sidewall Height

(H1)

ความสูงคลีท

Cleat Height

(H2)

จำนวนชั้นผ้า

No. of Ply

Ø พูเลย์

Min. Pulley Ø

ความยาวคลีท

Cleat Length

(B1)

ความกว้างช่วงล้อกด

Deflection Wheel Width

(B2)

ฐานไซด์วอลล์

Sidewall Width

(B3)

EP

EM

Total

D1

D2

300

40

60

80

35

55

75

2

2

2

1

1

2

3

3

4

300

300

350

300

300

350

130

40

45

400

60

80

55

75

2

2

1

2

3

4

300

350

300

350

160

75

45

500

80

75

2

2

4

350

350

160

75

45

500

120

150

110

140

2

2

2

2

4

4

350

400

500

560

200

75

75

600

120

150

110

140

2

2

2

2

4

4

400

400

500

560

300

75

75

800

120

160

180

200

110

140

160

180

2

2

2

2

2

3

3

3

4

5

5

5

400

600

600

600

500

650

720

800

410

120

75

1000

160

180

200

240

140

160

180

230

2

2

2

2

3

3

4

4

5

5

6

6

600

600

900

900

650

720

900

1000

530

160

75

1200

160

180

200

240

140

160

180

230

2

2

2

2

3

3

4

4

5

5

6

6

600

600

900

900

650

720

900

1000

690

180

75

1400

200

240

180

230

2

2

4

4

6

6

900

900

900

1000

830

210

75

1600

200

240

180

230

2

2

4

4

6

6

900

900

900

1000

970

240

75

1800

240

230

2

4

6

900

1000

1110

270

75

2000

240

230

2

4

6

900

1000

1250

300

75
