สายพานลำเลียงลวดสลิง

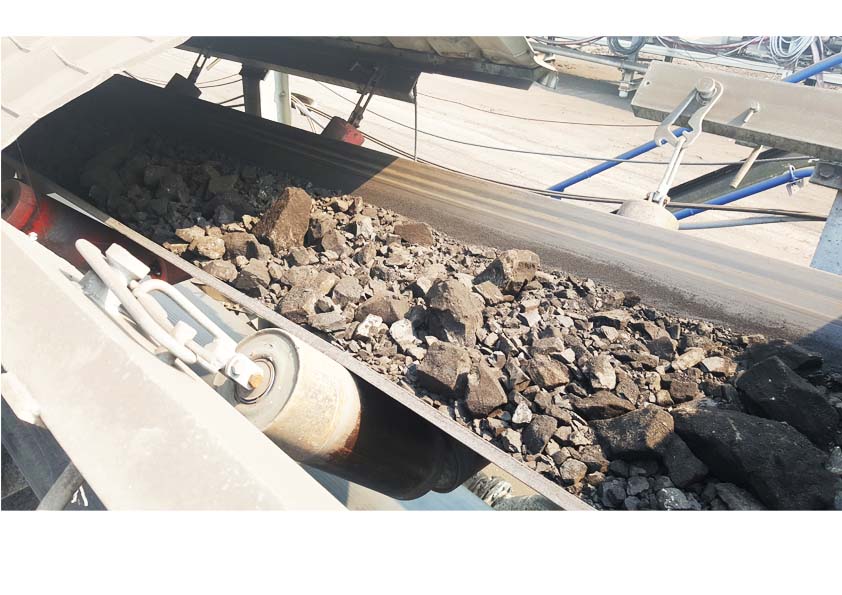

การใช้งาน
คุณลักษณะเด่น
- รับแรงดึงสูง การยืดตัวของสายพานต่ำ
- มีความยืดหยุ่นและโอบรับกับลูกกลิ้งแบบแอ่ง
- ทนต่อการตกกระทบของวัสดุได้สูง
- ทนการสึกกร่อนสูง
- ไม่เกิดการยืดตัวเป็นช่วงจากการโหลดของหนักเป็นช่วงๆ
- อายุการใช้งานยาวนาน
เกรดทั่วไปของยางผิวตามมาตรฐาน DIN 22131
ผิวเกรด Grade |
ค่าความต้านทานแรงดึงขาดต่ำสุด Min. Tensile Strength (kgf/cm) |
ค่าความยืดตัวต่ำสุด
ณ จุดขาด Min. Elongation at Break (%) |
ค่าความต้านทานการสึกหรอ Abrasion Resistance (mm3) |
W X Y |
180 250 200 |
400 450 400 |
90 120 150 |
เกรดพิเศษ
- ทนร้อน 100°C, 120°C, 150°C
- ทนน้ำมัน
- ทนไฟและกันไฟฟ้าสถิตย์

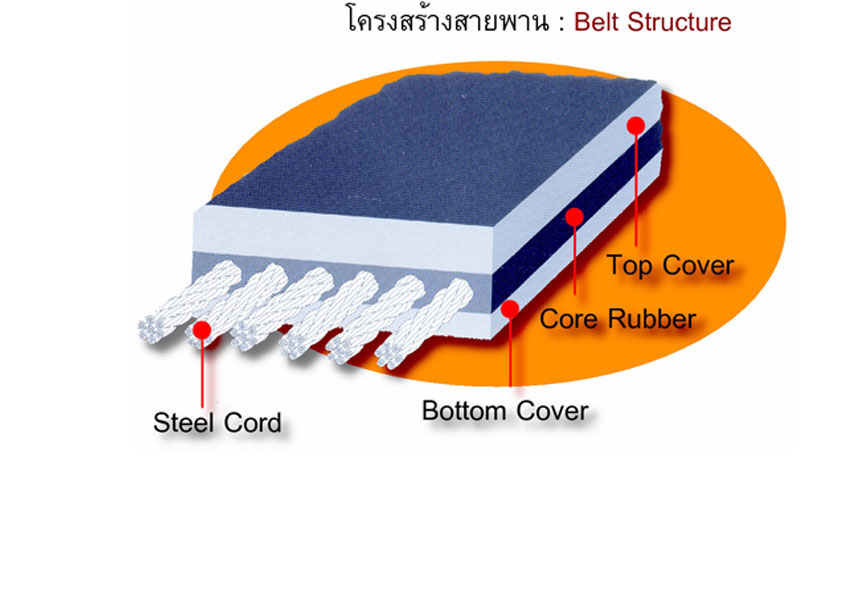

- ลวดสลิงทำจากเส้นลวดเหล็กชุบสังกะสีเพื่อป้องกันการผุกร่อนและเป็นสารช่วยยึดเกาะลวดเหล็กกับยาง
- โครงสร้างเป็นแบบเปิดเพื่อให้ยางน้ำกาวซึมทะลุและเคลือบติดเส้นลวดทุกเส้น เพิ่มความแข็งแรงในการยึดเกาะของยางกับลวด
ตารางมาตรฐานการผลิต
TYPE |
St 400 |
St 500 |
St 630 |
St 800 |
St 1000 |
St 1250 |
St 1600 |
St 1800 |
St 2000 |
St 2500 |
St 3150 |
St 3500 |
St 4000 |
St 4500 |
St 5000 |
St 5400 |
St 6300 |
|
Tensile
Strength (N/mm) |
400 |
500 |
630 |
800 |
1000 |
1250 |
1600 |
1800 |
2000 |
2500 |
3150 |
3500 |
4000 |
4500 |
5000 |
5400 |
6300 |
|
Cord
Diameter Ø |
2.4 |
2.4 |
3.2 |
3.4 |
3.6 |
4.4 |
5.2 |
5.2 |
5.2 |
6.8 |
7.6 |
8.2 |
8.8 |
9.6 |
10.6 |
11.2 |
12 |
|
Pitch
Distance (mm) |
12 |
10 |
13.5 |
13.5 |
12 |
14 |
15 |
13 |
12 |
15 |
15 |
15 |
15 |
16 |
17 |
17 |
17 |
|
Belt
Width (mm) |
Deviation |
Number of Steel Cords |
||||||||||||||||
500 |
±5 |
40 |
48 |
36 |
36 |
40 |
34 |
|
|
|
|
|
|
|
|
|
|
|
650 |
±7 |
53 |
63 |
47 |
47 |
52 |
44 |
|
|
|
|
|
|
|
|
|
|
|
800 |
±8 |
65 |
78 |
58 |
58 |
64 |
55 |
50 |
58 |
62 |
50 |
50 |
50 |
50 |
|
|
|
|
1000 |
±10 |
82 |
98 |
73 |
98 |
81 |
69 |
64 |
73 |
78 |
64 |
64 |
64 |
64 |
59 |
55 |
55 |
55 |
1200 |
±10 |
98 |
118 |
87 |
87 |
97 |
84 |
77 |
88 |
97 |
77 |
77 |
77 |
77 |
71 |
66 |
66 |
66 |
1400 |
±12 |
115 |
138 |
102 |
102 |
114 |
98 |
90 |
104 |
114 |
90 |
90 |
90 |
90 |
84 |
78 |
78 |
78 |
1600 |
±12 |
132 |
158 |
117 |
117 |
131 |
112 |
104 |
120 |
131 |
104 |
104 |
104 |
104 |
96 |
90 |
90 |
90 |
1800 |
±14 |
148 |
177 |
131 |
131 |
147 |
126 |
117 |
136 |
147 |
117 |
117 |
117 |
117 |
109 |
102 |
102 |
102 |
2000 |
±14 |
164 |
197 |
146 |
146 |
164 |
141 |
130 |
150 |
164 |
130 |
130 |
130 |
130 |
121 |
113 |
113 |
113 |
2200 |
±15 |
|
|
161 |
161 |
181 |
155 |
144 |
166 |
181 |
144 |
144 |
144 |
144 |
134 |
125 |
125 |
125 |
2400 |
±15 |
|
|
175 |
175 |
197 |
169 |
157 |
182 |
197 |
157 |
157 |
157 |
157 |
146 |
137 |
137 |
137 |
Top Cover (mm) |
4 |
4 |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
10 |
10 |
10 |
12 |
12 |
12 |
12 |
12 |
|
Bottom Cover (mm) |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
6 |
6 |
6 |
8 |
8 |
8 |
8 |
10 |
10 |
10 |
